V-13

立式加工中心
适用于细密零件、五金、汽配等行业多品种中小批量加工

手艺参数

名称
项目
单位
规格
行程
X 轴行程
mm
1300
Y 轴行程
mm
700
Z 轴行程
mm
700
主轴鼻端到事情台的距离
mm
130-830
主轴中心至Z轴护罩距离
mm
750
事情台
事情台的尺寸
mm
1400x700
T形槽(尺寸×槽数×间距)
mm
18x5x125
事情台最大载重
kg
850
主轴
转速
rpm
8000/12000
主轴锥度
#
BT40/BBT40
传动方法
#
皮带式/直结式
进给
三轴切削进给
mm/min
1-10000
三轴快速进给
m/min
24/24/24
换刀系统
刀具数
pcs
24
刀具最大重量
kg
8
刀具最大长度
mm
300
刀具直径（满刀/邻空刀）
mm
80/150
刀库形式
#
圆盘式
数控系统
控制系统
#
FANUC 0I-MF
主轴电机功率
kw
11/18.5
三轴电机功率
kw
3.0/3.0/3.0
其他
所需气压
kgf/cm3
≥6
电力需求
KVA
25
形状尺寸（长x宽x高）
mm
3290×2920×3170

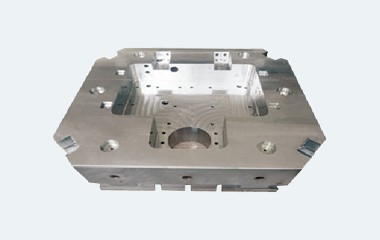

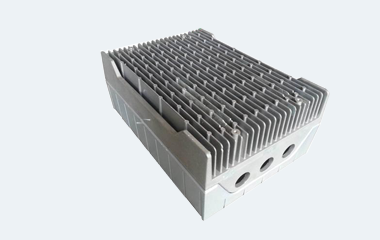

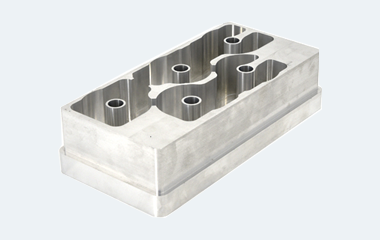

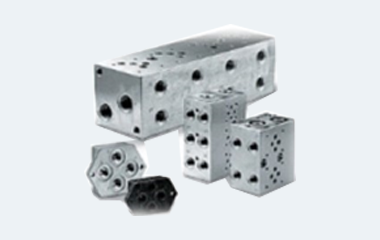

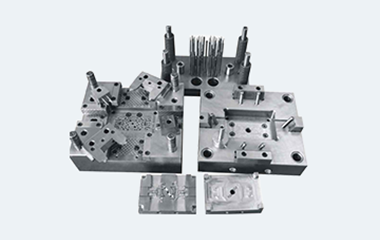

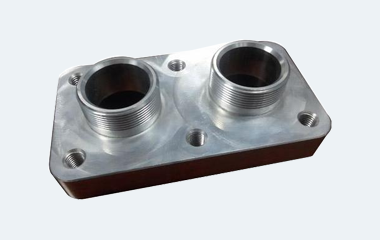

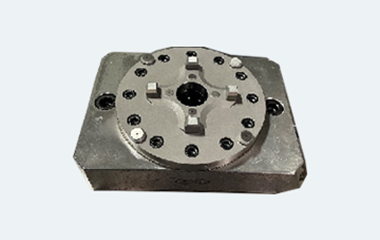

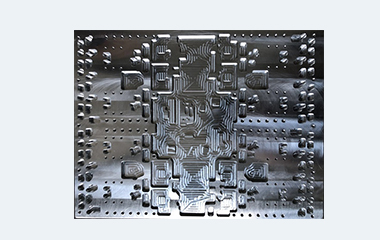

加工应用

在细密零件、通讯、模具、五金、汽配、医疗器械行业获得普遍应用
